手机恒温恒湿试验

  手机恒温恒湿试验

手机恒温恒湿试验

  a) 测试方案:将装配好的整机放置在温度55℃±2℃;相对湿度95%±3%的恒温恒湿环境下存贮48h,样品取出后在室温下面放置2 h以上。拆开整机将拱形薄膜从PCB板上撕掉后检查Dome有无从薄膜上脱落、测试Dome及EMI层的电阻值、并测试Dome弹片的回弹曲线。

  b) 通过准则:Dome没有从拱形薄膜上脱落;Dome的阻值小于1.0欧(测试方法见1.1节)、EMI层的阻值小于2.5Ω;按键行程(Stroke)、接触力(P1)、回弹比率(Cc)符合第1.2节的要求。

  1.1 阻抗测试

  a) Dome阻值:用2.0N的净压力将金属DOME弹片压在有焊盘的PCB上,用万用表测试镀金板之间的阻值,待万用表显示值基本稳定后读取显示值。要求阻值小于1.0Ω为合格。

  b) 正面丝印防静电银浆屏蔽层的阻值(EMI涂层):用万用表测试任意两点间的阻值小于2.5Ω。

  1.2 回弹曲线测试

  a) 内应力消除:将单片的Dome弹片正面向上放置在光滑台面上反复按压10次左右,以消除内应力。

  b) 测试方案:将单片的Dome弹片用夹具固定在测试台面上,将弹力测试仪上面的测试杆(φ1.8mm圆柱体)对准DOME的正中央,垂直方向向下按压,直到Dome处于ON状态时停止。电脑会自动绘出下面的回弹曲线(见图 1)。

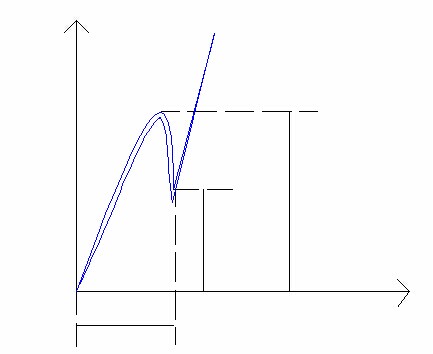

回弹曲线图

  图 1回弹曲线

  a) 按键行程(Stroke):从Dome动作开始,到处于ON状态时的距离。

  b) 接触力(P1):从Dome开始动作到Dome处于ON状态前,曲线的最大值。

  c) 回弹力(P2):按下Dome处于ON状态时所需要的力度。

  d) 回弹比率(Cc): (P1-P2)/P1 × 100%

  e) 通过准则:

  1) 于本标准发布前已开始研发的机型:

  接触力(P1)、回弹比率(Cc)、按键行程(Stroke)均符合图纸要求时为合格。

  2) 对于本标准发布后开始研发的机型:

  峰值(P1):180g±25g;

  按键行程(Stroke):

  ¾ φ5.0mm的Dome要求为0.18mm±0.05mm;

  ¾ φ4.0mm的Dome要求为0.16mm±0.05mm;

  回弹比率(Cc):

  ¾ φ4.0mm的Dome要求为30%-55%。

  ¾ φ5.0mm的Dome要求为35%-60%。
